HKCJSZ高靈敏避雷器在線監測儀使用說明
高靈敏避雷器在線監測儀
(HKCJSZ)
一 概述
避雷器在線監測儀，是針對避雷器安全運行、及時發現受潮、老化、雷電過電壓動作計數的裝置。解決目前電網中避雷器數量眾多，日常巡護難度大，不易第一時間發現受潮等問題。它是總結市場監測儀的優缺點基礎上，針對避雷器在線監測研制，詳細地考慮了各種過電壓類型的放電情況，解決了微信號測量、與抗干擾等問題。有效解決了避雷器在線監測的難點問題，是數字化、無人值守電站的理想解決方案。
HKCJSZ采用高性能單片機為處理核心構成，通過對信號光電隔離、智能信號分析處理，實現對避雷器在線監測實時的采集處理。FRAM數據存儲器，無限次的擦寫，上萬次的累加數據并掉電保存數據十年以上。良好的人機接口功能，方便操作維護。
二 產品功能
1 實現對數據的實時采集。
2 智能分析處理數據。
3.測量全電流有效值 0--5ma，提供超閥值常開、常閉報警，閥值可設定。
3 分相累計過電壓計數值，并實時記錄動作時間。
4 良好的人機接口，液晶循環顯示各相計數值。
5 追憶按時間查詢過電壓記錄數據。
三 性能特點
1.） HKCJSZ結構緊湊，技術先進。采用性?xún)r(jià)比高的單片機做為處理核心，功耗低速度快。
2） 系統對采集信號光電隔離，并實時數據分析處理，記錄過電壓發生相別及時間，精確度高。
3） HKCJSZ靈敏度高，穩定性強，系統通過軟、硬件兩方面著手，增強了對電磁場，信號串模，電網電壓波動等各種干擾的抵抗能力，有效防止誤動，有較高的可靠性。
4 采用先進的非易失RAM作為數據存儲器，使記錄數據掉電后保存十年以上，確保系統的長期運行。
5） HKCJSZ人機界面友好，用1602液晶屏循環顯示數據，確定簡潔明了，按鍵輸入操作簡單方便。
6 裝置體積小，重量輕，安裝方便簡單。
四 工作原理
當避雷器動作時，套在線纜上的CT感應電流經過光電隔離、濾波處理后，CPU對其信號采集處理。通過軟件智能分析，實現實時處理，精確記錄，追憶查詢，時間整定等功能。
當避雷器不動作時，套在線纜上的CT感應電流經過光電隔離、濾波處理后，CPU實時采集泄露電流有效值當達到設定閥值時，顯示屏顯示泄露電流大小故障指示燈點亮，接點輸出報警信號。記錄故障時間及電流值。
裝置包括以下幾個主要部分：
1. CT信號，光電隔離，濾波處理構成的信號輸入部分。
2. 單片機，實時時鐘，存儲器，看門狗構成的核心控制部分。
3. 液晶顯示，鍵盤輸入等構成的人機接口操作部分。

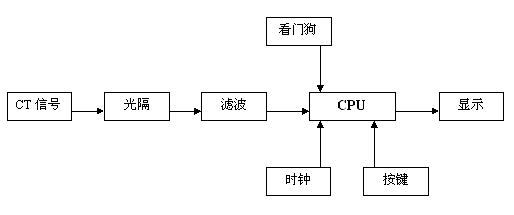

原理框圖如下（圖1）所示：
圖1
五 操作說明
本裝置正面外觀如下（圖2）所示：
圖2
六 主要技術指標
裝置外部工作環境：
電源電壓：DC/AC220V ± 10%；DC/AC110V ± 10%
環境溫度：-10℃ ~ 65℃；
大氣壓力：80 ~ 110KPA；
相對濕度：90%（25℃）、50%（40℃）；
功耗： ≤2W
介質強度：≥AC2000V
抗干擾能力：滿足GB6261-85《靜態繼電器及保護裝置的電氣干擾實驗》及IEC255電氣繼電器等標準的要求。
重量：＜1KG
七 結構安裝說明
HKCJSZ安裝方式為嵌入式安裝，封閉式結構，外殼為工程塑料。
安裝尺寸參見外型尺寸圖（圖3）。

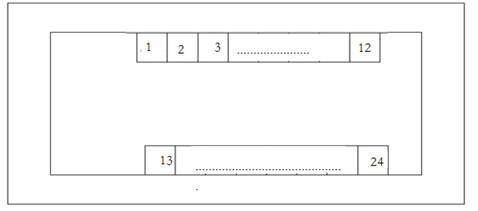

接線端子參見后面板接線端子圖（圖4）。
電源采用接線端子，接線牢固可靠。

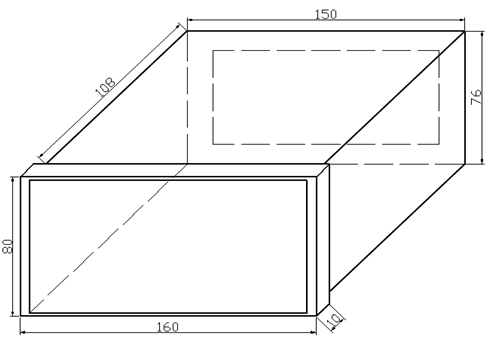

外型尺寸圖3：(小尺寸)
圖3
建議開孔尺寸 152*78

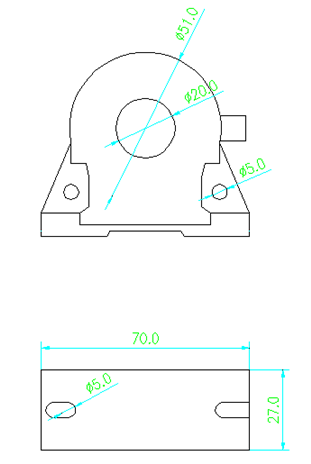

CT傳感器尺寸圖如下：
傳感器安裝說明：
傳感器安裝時要保證一次泄露電流從傳感器穿入在流經地即可，不得有旁路。安裝方式客戶可以根據現場情況安裝。

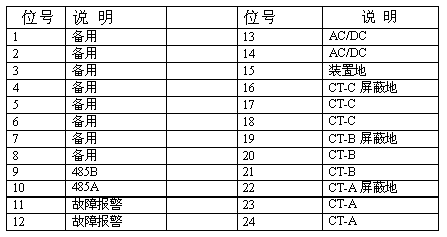

后面板接線端子圖如下：
圖4
備注：含485通訊須訂貨時說明，出廠默認都不含485通訊。
八 通訊規約
HKCJSZ采用類MODBUS（RTU模式）通訊規約，RS-485通信方式, 波特率為9600bps，1位起始位,8位數據位，無校驗，1位停止位，即1字節數據共10比特位。裝置出廠時站號設置為01，用戶可根據現場情況重新設置。
1、主站查詢計數與泄露電流。
|

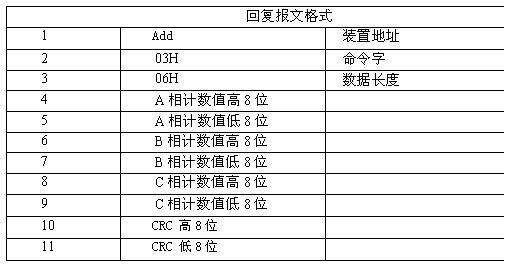

主站查詢實時計數與泄露電流值下行報文格式（共8字節） |
|||||||
|
裝置站號 |
功能碼 |
起始地址 |
數據長度(字?jǐn)?shù)) |
CRC16校驗碼 |
|||
|
Add. |
03H |
00H |
00H |
00H |
03H |
高8位 |
低8位 |
2、主站遠程校時
主站下發報文格式：
|
裝置站號 |
功能碼 |
數據內容 |
CRC16校驗碼 |
||||||
|
Add. |
05H |
年 |
月 |
日 |
時 |
分 |
秒 |
低8位 |
高8位 |
說明：主站下發本指令時，相應裝置會同時重新設定時間。數據內容中年用兩位數字表示，09代表2009年。不可發送不存在的時間，否則可能導致裝置軟件錯誤。
4、注意事項
建議在連接本裝置的485總線下的MODBUS幀速不大于3幀/秒。
建議同一條通信總線下只連接本公司產品。
若要更改裝置站號，建議先停止后臺通信。
